在工业自动化系统中，伺服系统电缆的规范敷设直接影响设备运行稳定性。本文通过现场实拍图解方式，揭示六个典型敷设误区及其技术解决方案，帮助工程师规避信号干扰、机械损伤等常见问题。

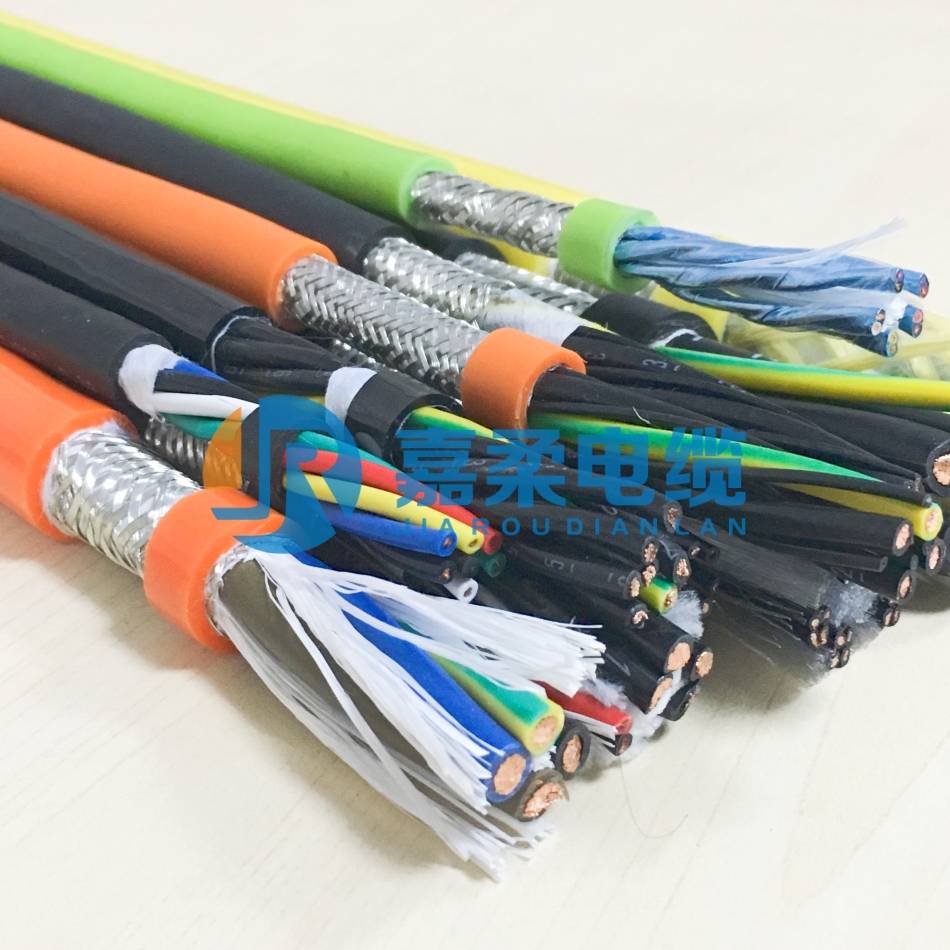

伺服电缆

伺服电缆

一、动力线与信号线平行敷设的干扰陷阱

图1展示某包装产线中，伺服电机动力电缆与编码器信号线紧贴平行布线超过3米的场景。这种布置会导致：

高频脉冲干扰通过电磁感应耦合进信号线

编码器反馈信号出现±5%的周期性波动

系统报警E-012（位置偏差过大）频发

展开全文

规范做法应采用分层桥架设计，动力线与信号线保持至少150mm间距，交叉布线时角度大于30°。对于已建成线路，可增加金属隔板或改用双屏蔽电缆。

二、弯曲半径不足导致的屏蔽层损伤

图2显示机械臂第七轴电缆因弯曲半径过小产生的典型损坏：

外径20mm电缆在关节处按50mm半径弯曲（低于厂家建议的8倍直径标准）

三个月后出现屏蔽网断裂（图示铜丝呈毛刺状外露）

导致伺服使能时电机异常振动

建议在运动部件安装时：

计算最小弯曲半径R≥(8~10)×电缆外径

使用带自旋转功能的拖链系统

每隔600mm设置电缆固定点

三、接地环路引发的信号漂移

图3记录某数控机床的接地错误案例：

伺服驱动器机壳接地与电缆屏蔽层接地分别接入不同接地点

两地之间存在0.3V电位差（示波器测量波形）

引发电机温度信号采集值波动达±15℃

正确处理流程应为：

采用单点接地原则

屏蔽层通过导电夹360°环接

接地线截面积不小于4mm²

接地电阻测试值<1Ω

四、环境因素导致的绝缘老化加速

图4对比两种敷设环境下的电缆状态：

直接暴露在切削液喷射区域的电缆（左图）：

绝缘层出现膨胀变形

导体氧化发黑

平均寿命仅6个月

采用IP67防护套管保护的电缆（右图）：

表面无腐蚀痕迹

三年未出现故障

关键防护措施包括：

腐蚀性环境选用PUR外被材料

移动部位使用耐油拖链

固定安装段加装波纹管

五、固定方式不当引起的应力集中

图5展示两种错误固定案例： 案例A：扎带过紧导致电缆变形

内导体截面积压缩达15%

局部温升较正常点高8K 案例B：悬垂段未设支撑

自由长度超过800mm

机械振动导致接头松动

正确工艺要求：

专用电缆夹固定间距≤500mm

绑扎力度以可插入5mm厚垫片为度

活动段预留10%长度余量

六、接线端子压接工艺缺陷

图6显微照片显示典型压接问题：

压痕位置偏离中心1.2mm（标准要求<0.5mm）

导体填充率仅达75%（应≥90%）

导致接触电阻增大至3mΩ（正常值0.5mΩ）

标准作业要点：

选用匹配线径的端子

压接模具定期校验

实施拉力测试（>50N不脱落）

通过以上典型案例分析可见，规范的电缆敷设工艺不仅能降低故障率，更能提升系统响应精度。建议设备维护人员建立电缆状态档案，每季度进行红外热成像检测，及时发现潜在隐患。
